Cribado y microfiltración.
Eliminación de sólidos gruesos y finos antes del tren de proceso: rejillas de desbaste mecánicas en la entrada y microfiltros de tambor rotativo para el pulido, dimensionados según su caudal.
Dónde encaja el cribado en el tren
El cribado es la primera etapa de un tren de tratamiento. Una rejilla de desbaste mecánica extrae del caudal entrante los materiales de gran tamaño y los evacúa fuera del agua, protegiendo las bombas y los equipos situados aguas abajo. A continuación, un microfiltro de tambor rotativo retira el material fino que, de otro modo, pasaría a lo largo del proceso. Ambos son servicios continuos y autolimpiantes que apenas requieren atención del operador.
Rejilla de desbaste mecánica
Una rejilla de desbaste mecánica para el pretratamiento de todo tipo de aguas residuales municipales e industriales. Separa y retira del agua bruta los materiales de gran tamaño. La rejilla ofrece una alta eficiencia de separación y un diseño compacto que ocupa poco espacio de instalación, un alto grado de automatización que permite una limpieza continua sin atascos, y funciona de forma segura con un bajo consumo de energía.
Microfiltro rotativo CXWL

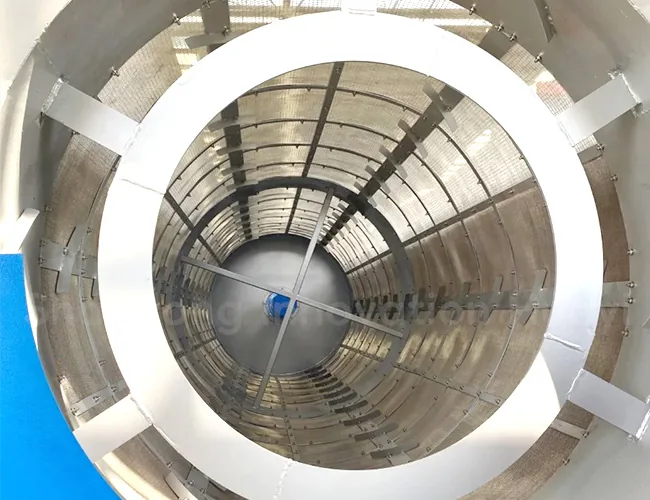

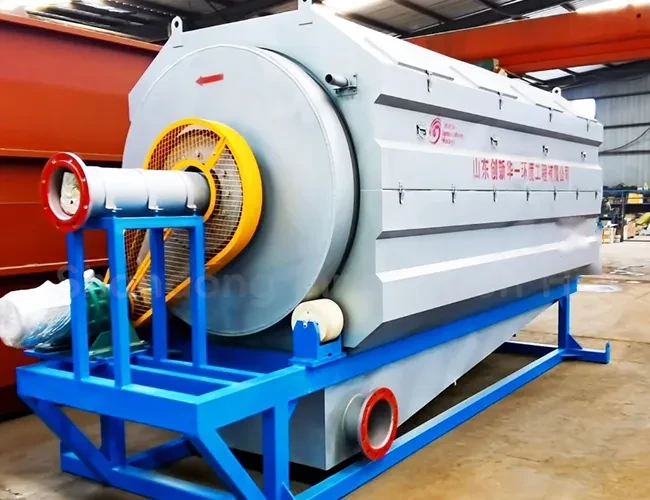

El microfiltro rotativo es un tambor giratorio cubierto con una malla fina; el caudal pasa a través del tambor y los sólidos quedan retenidos en el exterior, de modo que la unidad pule el caudal. Se utiliza para el pulido fino, con capacidades de 50 a 500 m³/h, luces de malla de 0.2 a 1 mm y una retención de más del 95 por ciento de las partículas mayores de 0.75 mm.
| Modelo | Diámetro del tambor (mm) | Capacidad (m³/h) | Abertura de malla (mm) | Retención (>0.75 mm / >0.37 mm) | Dimensiones L × A × H (mm) |
|---|---|---|---|---|---|
| CXWL-50 | 600 | 50 | 0.2–1 | 95% / 55% | 2420 × 1000 × 942 |
| CXWL-100 | 900 | 100 | 0.2–1 | 95% / 55% | 3200 × 1300 × 1218 |
| CXWL-150 | 1050 | 150 | 0.2–1 | 95% / 55% | 3400 × 1400 × 1236 |
| CXWL-200 | 1200 | 200 | 0.2–1 | 95% / 55% | 3500 × 1850 × 1483 |
| CXWL-300 | 1350 | 300 | 0.2–1 | 95% / 55% | 3600 × 1700 × 1687 |
| CXWL-400 | 1500 | 400 | 0.2–1 | 95% / 55% | 3650 × 1800 × 1883 |
| CXWL-500 | 1600 | 500 | 0.2–1 | 95% / 55% | 3800 × 1820 × 1920 |
Las dimensiones son valores de referencia reproducidos del catálogo de fábrica y son aproximados. Las dimensiones y los pesos finales se confirman contra las condiciones del sitio y la fabricación real.
Aplicaciones
Aguas residuales municipales
Las rejillas de desbaste retiran los materiales de gran tamaño del caudal bruto de una planta municipal antes de que llegue a las bombas y a los equipos situados aguas abajo.
Aguas residuales industriales
El mismo servicio de entrada para las aguas residuales industriales, que es el paso de pretratamiento de todo tipo de plantas municipales e industriales.
Eliminación de sólidos finos
Los microfiltros rotativos retiran el material más fino que atraviesa una rejilla de desbaste, con una retención de más del 95 por ciento de las partículas mayores de 0.75 mm.
Entrega
Las unidades se ensamblan y se prueban en nuestra fábrica antes del envío, y luego se embarcan con la documentación de exportación. Modalidad de carga y calendario de entrega: [to be confirmed with factory].
