Контейнерные станции очистки сточных вод в сборе в контейнерах ISO.
Полная технологическая цепочка — механическая очистка, усреднение, биологическая очистка, мембранное разделение и обеззараживание — встроена в стандартные контейнеры ISO и готова к установке на фундамент, обвязке, подключению питания и пусконаладке на объекте.
Что такое контейнерная станция
Контейнерная станция очистки сточных вод — это полная технологическая цепочка, смонтированная в стандартных контейнерах ISO ещё до отправки с завода. Оборудование собирают, обвязывают трубопроводами и электрикой там же, а затем отправляют готовым блоком. На объекте вы делаете ровное основание, подключаете входной и выходной трубопроводы, подводите питание и воду и запускаете станцию.
- ✓ Механическая очистка и предварительная обработка — грубая и тонкая решётка, удаление песка и, где нужно, жироуловитель.
- ✓ Усреднитель — сглаживает пиковый расход и выравнивает качество исходного стока перед биологической очисткой.
- ✓ Биологическая очистка — процесс A/O или MBBR, рассчитанный под органическую нагрузку вашего стока.
- ✓ Мембранное разделение — модули MBR там, где нужны компактная компоновка и высокое качество очищенной воды.
- ✓ Обеззараживание — хлорирование, УФ или озон, в зависимости от цели сброса или повторного использования.
- ✓ Вспомогательные системы — воздуходувки, перекачивающие насосы, дозирующие узлы и шкаф управления, всё внутри контейнера.
Технологическая цепочка
- 1Входная решётка — удаление крупных включений, песка и мусора.
- 2Усреднение — сглаживание колебаний расхода и состава.
- 3Биологическая очистка — A/O или MBBR снимает органику и азот.
- 4Мембранное разделение — задержание взвешенных веществ и патогенов мембраной MBR, если станция построена на MBR.
- 5Обеззараживание — финальное снижение патогенов перед сбросом.
- 6Сброс или повторное использование — в принимающий водоём либо на полив и смыв.
Точная последовательность фиксируется при подборе, когда известны характеристики исходного стока и норматив сброса.
Где подходят контейнерные станции
Городские и поселковые объекты
посёлки, города и жилые комплексы с определённой зоной обслуживания.
Курорты и отели
островные и прибрежные объекты, которым нужна надёжная очистка вдали от центральной канализации.
Больницы и клиники
очистка на месте, где важно качество сброса.
Строительные лагеря
временные объекты, которым очистка нужна сейчас, а переезд — позже.
Пищевая промышленность
технологические стоки с высокой органической нагрузкой.
Мясокомбинаты
высококонцентрированные стоки с твёрдыми включениями и жиром.
Параметры спецификации
Значения подтверждаются по фактическому исполнению для каждого проекта.
| Диапазон расчётного расхода | 0.5–15 м³/ч (12–360 м³/сут) на установку |
|---|---|
| Размер контейнера / габарит | от 3 × 1.5 × 2 м до 16 × 3 × 3.5 м, в зависимости от производительности |
| ХПК / БПК / взвешенные вещества исходного стока | [to be confirmed with factory] |
| Норматив сброса | [to be confirmed with factory] |
| Электропитание | [to be confirmed with factory] |
| Режим управления | Автоматическое электрическое управление с системой сигнализации |
| Время монтажа | [to be confirmed with factory] |
Модельный ряд
Стандартная серия CXWSZ закрывает 0.5–20 м³/ч на установку. Большие расходы закрываются несколькими установками в параллель или индивидуальным исполнением.
| Модель | Производительность (м³/ч) | Габариты Д × Ш × В (мм) | Блоков | Масса (т) | Расход воздуха (м³/мин) |
|---|---|---|---|---|---|
| CXWSZ-0.5 | 0.5 | 3000 × 1500 × 2000 | 1 | 1.5 | 0.13 |
| CXWSZ-1 | 1 | 4000 × 1500 × 2000 | 1 | 1.7 | 0.26 |
| CXWSZ-2 | 2 | 5000 × 2000 × 2000 | 1 | 2.5 | 0.52 |
| CXWSZ-3 | 3 | 7000 × 2000 × 2500 | 1 | 3.5 | 0.78 |
| CXWSZ-5 | 5 | 10000 × 2500 × 2500 | 1 | 4.5 | 1.3 |
| CXWSZ-10 | 10 | 16000 × 2500 × 2500 | 1 | 8.4 | 2.6 |
| CXWSZ-20 | 20 | 16000 × 2500 × 2500 | 2 | 16.8 | 5.2 |
Габариты приведены как справочные, а масса — как приблизительная отгрузочная. И то и другое подтверждается по фактическому исполнению, когда известны условия объекта.

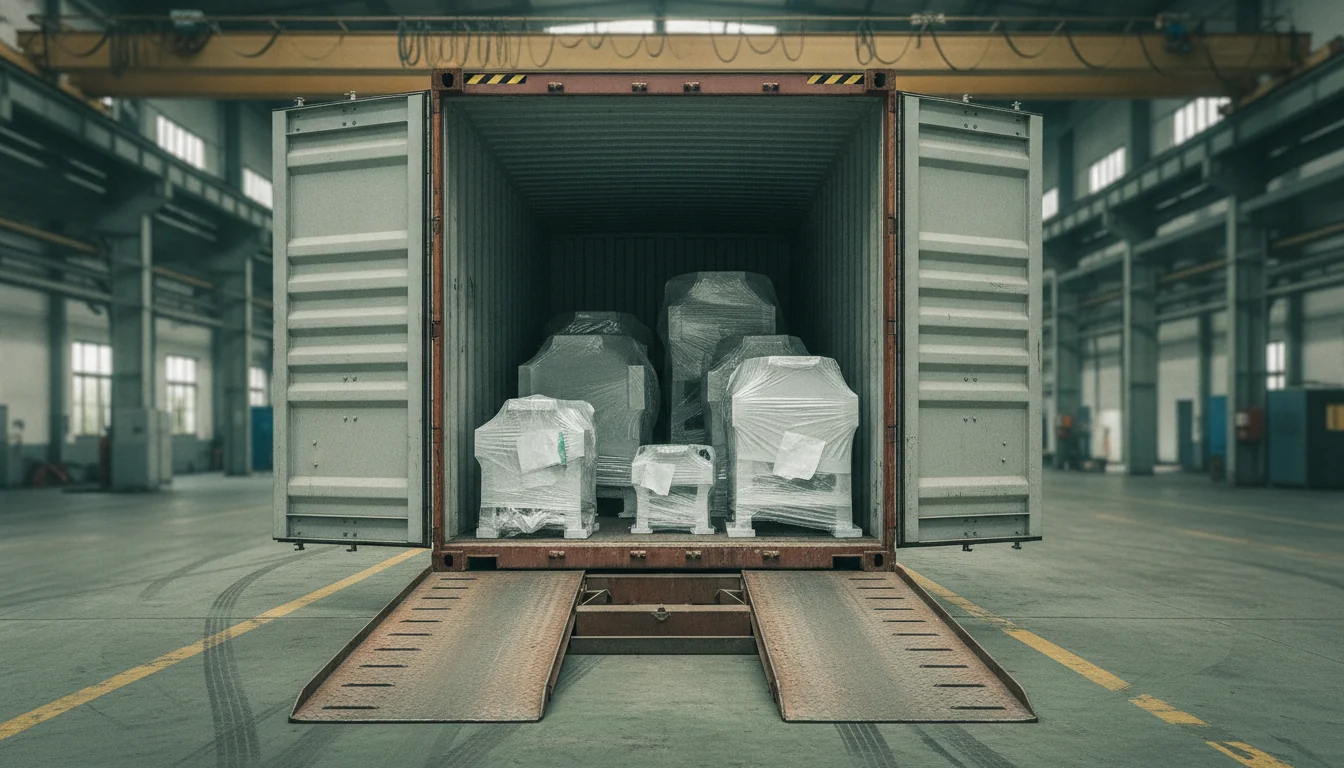

Поставка и погрузка
Станции собираются и испытываются на заводе перед отправкой, затем отгружаются в стандартных контейнерах ISO. Экспортная документация прилагается к каждой отгрузке. Схема погрузки, количество контейнеров и сроки поставки: [to be confirmed with factory].
