Bar screen rake putar.

Name: Rotary rake screen
Brand: Innovation Huayi

Bar screen dengan rake yang bergerak: gigi rake yang dibawa rantai menerus menyisir batang saat naik, mengangkat saringan ke atas garis air, dan membuangnya keluar dari saluran.

Minta proposal kapasitas

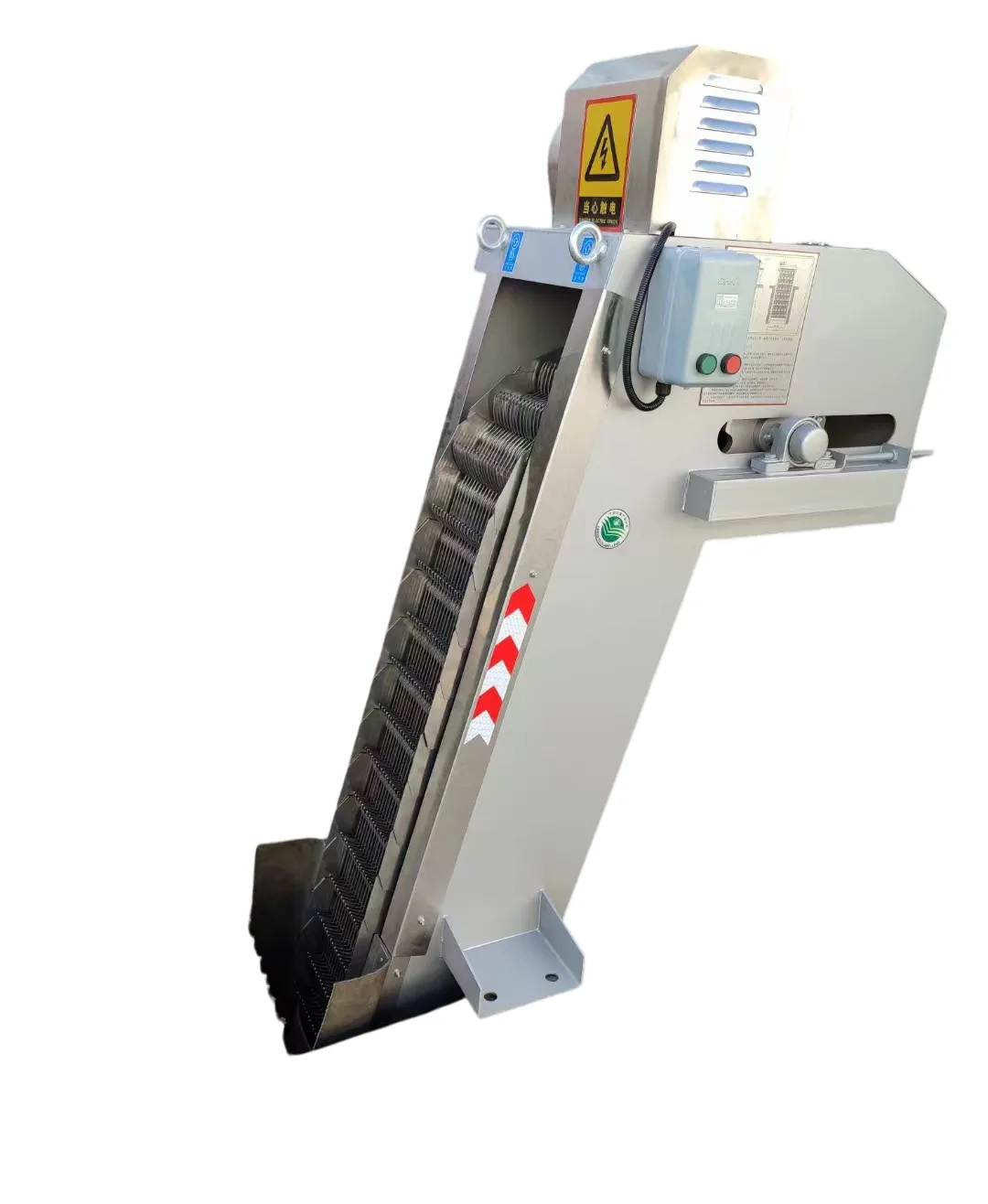

Saringan rake putar dengan rantai gigi rake yang berjalan naik pada rangka batang stainless steel miring dan penggerak di bagian atas

Cara kerja bar screen rake putar

Permukaan penyaringnya adalah satu set batang tetap pada rangka miring yang berada di saluran, dan penyisirannya dilakukan oleh rantai gigi rake yang menerus. Pada lintasan naik, gigi menyisir bahan yang terkumpul di batang, mengangkatnya ke atas garis air, dan membuangnya ke kontainer, konveyor, atau titik pengantongan. Gigi kemudian berjalan kembali di sisi bawah rangka, sehingga tidak berada di dalam aliran pada lintasan balik dan tidak dapat membawa bahan kembali ke bawah saluran. Karena penyisirannya mekanis dan terus-menerus, saringan berjalan tanpa pengawasan pada aliran yang berubah sepanjang hari dan menjaga saluran masuk tetap bersih tanpa ada yang menyisir batang dengan tangan. Jarak antarbatang inilah yang menetapkan tugasnya: desain yang sama mencakup saringan kasar di depan pompa dan saringan halus di headworks instalasi.

Saringan rake mekanis yang terpasang di saluran masuk terbuka, dengan penggerak di atas garis air — Saringan rake yang terpasang di saluran masuk — rantai rake miring mengangkat saringan keluar dari air.

Bar screen rake putar tipe miring

Rangka dipasang ke saluran dengan sudut agar rantai rake yang naik membawa saringan ke atas dan melewati dinding saluran menuju titik pembuangan. Batang, gigi rake, dan rangkanya dibuat dari stainless steel, dan penggeraknya dipasang pada bagian kepala di atas garis air, tempat yang dapat dijangkau untuk perawatan dari jalan inspeksi.

Jarak batang kasar dan halus

Rangka yang sama menerima susunan batang kasar atau halus, dan itulah yang membedakan kedua tugasnya. Jarak kasar adalah susunan stasiun pompa: saringan menyisihkan sebagian besar kotoran dari aliran di depan impeler. Jarak halus dipakai di headworks instalasi, atau di depan tahap yang memerlukan bukaan lebih kecil untuk melindunginya.

Aplikasi

Stasiun pompa

Penyaringan di depan pompa, tempat kotoran harus keluar dari aliran sebelum mencapai impeler dan perpipaan pembuangan.

Headworks instalasi

Tugas saluran masuk instalasi pengolahan, di depan penyisihan pasir dan tahap proses yang menyusul.

Penyaringan masuk industri

Menyaring aliran masuk di pabrik, tempat air limbahnya membawa sisa proses, serat, dan bahan kemasan.

Pengiriman

Unit dirakit dan diuji di pabrik kami sebelum pengiriman, lalu dikirim bersama dokumen ekspor. Dimensi saluran, sudut rangka, dan susunan pembuangannya dikonfirmasi terhadap lokasi sebelum pembuatan. Susunan pemuatan dan jadwal pengiriman: [to be confirmed with factory].
